스테인레스 스틸 패스너 가이드: 육각 볼트, 너트, 나사 및 평와셔 설명

무엇입니까 스테인레스 스틸 패스너 왜 중요한가요?

스테인레스 스틸 패스너는 두 개 이상의 부품을 함께 결합, 고정 또는 배치하는 데 사용되는 기계 구성 요소입니다. 표준 탄소강 패스너와 다른 점은 구성입니다. 최소 10.5%의 크롬을 함유하고 있으며 산소와 반응하여 표면에 수동 산화물 층을 형성합니다. 이 눈에 보이지 않는 필름은 지속적으로 자가 수리되어 스테인리스 스틸 패스너에 광범위한 환경에서 녹, 부식 및 얼룩에 대한 탁월한 저항성을 제공합니다. 해양 건설, 식품 가공, 화학 공장, 옥외 건축 또는 일상적인 가정용 응용 분야에서 작업하는 경우 스테인리스 스틸 패스너는 다른 재료가 따라올 수 없는 장기적인 신뢰성을 제공합니다.

스테인레스 스틸 패스너에 가장 일반적으로 사용되는 등급은 304와 316입니다. 등급 304는 실내 건축, 기계 및 가벼운 실외 사용을 포함한 범용 응용 분야에 적합합니다. 316등급에는 염화물과 바닷물에 대한 저항성을 강화하는 몰리브덴이 포함되어 있어 해안, 해양 및 화학 환경에서 선호되는 선택입니다. 이러한 등급을 이해하면 올바른 작업에 적합한 패스너를 선택하는 데 도움이 됩니다. 이는 어셈블리의 수명과 안전성에 직접적인 영향을 미치는 결정입니다.

스테인레스 스틸 육각 머리 볼트 : 구조, 표준 및 선택

일반적으로 육각 볼트라고 하는 스테인레스 스틸 육각 머리 볼트는 산업 및 건설 환경에서 가장 널리 사용되는 패스너 중 하나입니다. 렌치 또는 소켓으로 쉽게 조일 수 있는 6면 헤드, 전체 또는 부분 나사산 생크가 특징이며 너트 또는 나사산 구멍과 함께 사용하도록 설계되었습니다. 육각형 헤드는 넓은 베어링 표면을 제공하고 패스너 헤드를 손상시키지 않고 상당한 토크를 수용하므로 고강도 구조 연결을 위해 육각 볼트가 선택됩니다.

이러한 볼트는 ISO 4014(부분 나사산), ISO 4017(전체 나사산), DIN 931 및 DIN 933과 같은 국제 표준에 따라 제조됩니다. 북미에서는 ASME B18.2.1이 인치 계열 육각 볼트를 관리합니다. 스테인리스강 육각 볼트를 선택할 때는 나사산 유형(미터법 또는 영국식), 직경, 나사산 피치 및 길이를 고려해야 합니다. 너무 짧은 볼트는 안전한 연결을 위해 충분한 나사산과 맞물리지 않습니다. 너무 길면 안전하지 않게 돌출되거나 인접한 구성 요소를 방해할 수 있습니다.

스테인레스 스틸 육각 볼트의 일반적인 응용 분야

• 날씨에 노출되는 교량 및 건물의 구조용 강철 연결부
• 해양 갑판 설비, 보트 건조 및 부두 건설
• 위생 조건이 요구되는 식품 및 음료 가공 장비
• 화학 공장 배관 플랜지 및 압력 용기
• HVAC 시스템 및 실외 기계 인클로저

스테인레스 스틸 육각 너트 및 표준 너트: 차이점 및 용도

스테인레스 스틸 육각 너트는 육각 볼트의 표준 대응품입니다. 내부 스레드와 렌치로 조일 수 있는 6면 외부가 특징입니다. 전체 높이(표준) 및 얇은/잼 변형으로 제공되는 육각 너트는 ISO 4032, ISO 4033, DIN 934 및 기타 동등한 표준에 따라 생산됩니다. 스테인리스강 육각 볼트와 결합하면 까다로운 조건에 적합한 완전한 내식성 볼트 조인트가 생성됩니다.

기존의 육각 너트 외에도 스테인리스강 너트는 여러 가지 특수한 형태로 제공되며 각 형태는 특정 성능 요구 사항에 맞게 설계되었습니다. 나일론 인서트 잠금 너트(ISO 7042 상당)는 나일론 칼라를 사용하여 진동으로 인한 풀림을 방지합니다. 이는 자동차 및 기계 응용 분야에서 중요한 기능입니다. 플랜지 너트에는 더 넓은 영역에 걸쳐 하중을 분산시키는 통합 와셔형 플랜지가 통합되어 있어 별도의 와셔가 필요하지 않습니다. 캡 너트(도토리 너트)는 미적 목적과 나사산 손상 방지를 위해 노출된 볼트 끝을 덮습니다. 사용할 너트 유형을 이해하는 것은 올바른 볼트를 선택하는 것만큼 중요합니다.

스테인레스 스틸 너트 유형 개요

스테인레스 스틸 나사: 올바른 헤드 및 드라이브 유형 선택

스테인레스 스틸 나사는 일반적으로 너트 없이 재료에 직접 박도록 설계된다는 점에서 볼트와 다릅니다. 매우 다양한 헤드 스타일과 드라이브 유형으로 제공되며 각 유형은 적용 분야에 따라 특정한 장점을 제공합니다. 스테인레스 스틸 나사를 선택할 때 가장 중요한 결정은 헤드 스타일과 드라이브 유형을 설치 환경, 부하 요구 사항 및 원하는 외관에 맞추는 것입니다.

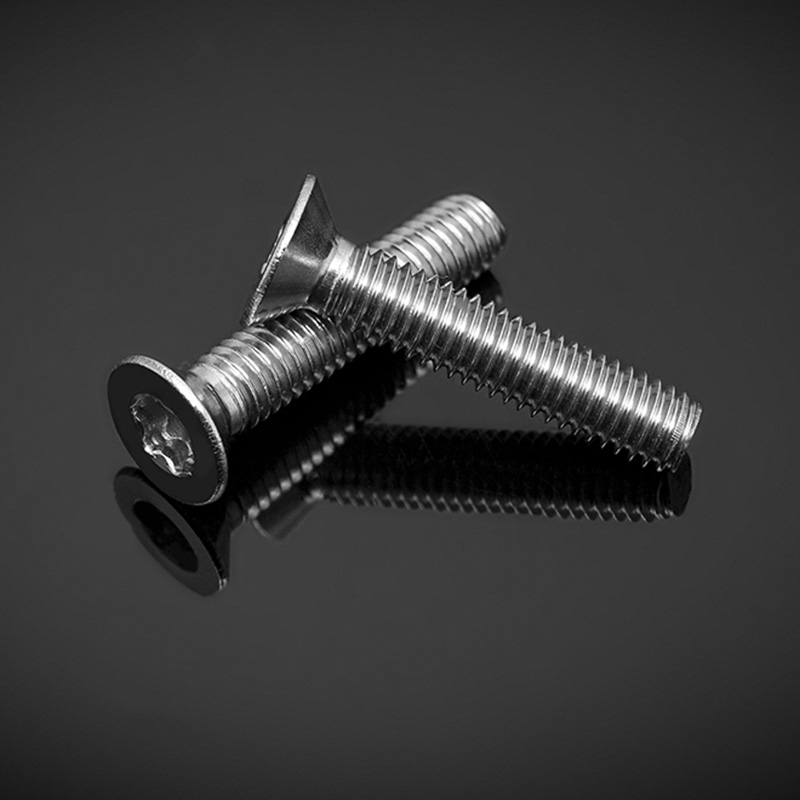

팬 헤드 나사는 넓은 베어링 표면과 낮은 프로파일의 둥근 상단을 제공하므로 일반 조립 작업에 적합합니다. 접시 머리(납작한 머리) 나사는 재료 표면과 같은 높이에 위치합니다. 이는 돌출된 머리가 안전 위험을 초래하거나 움직이는 부품을 방해하는 응용 분야에 필수적입니다. 트러스 헤드 나사는 얇거나 부드러운 재료에 사용할 수 있도록 매우 넓고 로우 프로파일 헤드를 가지고 있습니다. 옥외 목재 응용 분야의 경우 나팔 머리가 있는 셀프 태핑 스테인리스 스틸 나사는 일반적으로 데크, 사이딩 및 울타리를 고정하는 데 사용됩니다. 나사는 균열 없이 표면 재료를 단단히 잡아당기 때문입니다.

드라이브 유형 및 사용 시기

• 필립스(PH): 전 세계적으로 가장 일반적인 드라이브 유형입니다. 전동 공구와 함께 사용하기 쉽지만 높은 토크에서 캠 아웃(미끄러짐)이 발생하기 쉽습니다.
• 슬롯형: 단순한 단일 슬롯 디자인. 낮은 토크, 정밀 응용 분야 및 오래된 기계 유지 관리에 선호됩니다.
• 톡스(TX/스타): 토크 전달이 뛰어나고 캠아웃이 최소화된 6점 스타 드라이브입니다. 고강도 또는 반복적인 조립/분해에 이상적입니다.
• 포지드리프(PZ): 더 나은 비트 참여를 제공하는 향상된 Phillips 디자인. 유럽 ​​건축 및 가구 제조의 표준입니다.
• 육각 소켓(앨런): Allen 키 또는 16진수 비트와 함께 사용하기 위한 내부 16진수 드라이브입니다. 기계, 가구 및 숨겨진 고정 용도에 일반적입니다.

스테인레스 스틸 나사를 사용할 때 한 가지 중요한 참고 사항은 골링이 실제로 위험하다는 것입니다. 마손은 스테인리스 나사와 너트의 나사산이 조일 때 발생하는 마찰과 열로 인해 서로 달라붙어 패스너를 파손하지 않으면 분해가 거의 불가능할 때 발생합니다. 흠집을 방지하려면 항상 고착 방지 윤활제를 바르거나 다양한 스테인리스강 등급의 패스너(예: 304 너트가 있는 316 볼트)를 사용하십시오. 조임 속도를 줄이면 마모 위험도 크게 낮아집니다.

스테인레스강 평와셔: 하중 분산 및 표면 보호

스테인리스강 평와셔는 볼트나 나사 생크에 맞는 크기의 중앙 구멍이 있는 얇은 디스크 모양의 판입니다. 사소한 액세서리처럼 보일 수도 있지만 고정 조인트에서의 역할은 기능적으로 중요합니다. 평와셔는 너트 또는 볼트 헤드의 클램핑 하중을 더 넓은 표면적에 분산시켜 패스너가 부드러운 재료를 통과하는 것을 방지하고 클램핑된 부품의 표면 손상을 줄입니다. 이는 목재, 플라스틱, 알루미늄 또는 스테인레스 스틸보다 부드러운 기타 재료에 고정할 때 특히 중요합니다.

스테인리스강 평와셔는 접합된 재료의 표면 마감도 보호합니다. 너트나 볼트 머리가 도장되거나 광택 처리된 표면에서 직접 회전하면 긁힘이나 흠집이 발생합니다. 패스너 헤드와 표면 사이의 평와셔는 이러한 손상을 제거합니다. 전기 응용 분야에서 와셔는 그 아래에 나일론 또는 고무 와셔와 함께 사용될 때 절연 간격 역할도 합니다. 표준 스테인리스 평와셔는 DIN 125A, ISO 7089 및 ISO 7090(모따기 포함)에 따라 생산되며 크기 범위는 미터식 및 이에 상응하는 영국식 크기로 M2~M64입니다.

평와셔를 사용해야 하는 경우

• 목재, 복합재 또는 연질 금속에 고정할 때 볼트 머리 및 너트 아래
• 그렇지 않으면 볼트 머리가 통과할 대형 구멍이나 홈이 있는 구멍에
• 조이는 동안 광택 처리되거나 도장된 표면을 접촉 손상으로부터 보호하기 위해
• 스프링(잠금) 와셔와 결합하여 잠금 와셔를 위한 평평한 안착 표면 제공
• 플랜지 파이프 연결에서 플랜지 면 전체에 균일한 가스켓 안착을 생성합니다.

완전한 조립을 위해 스테인리스강 패스너 부품을 일치시키는 방법

개별 패스너 구성 요소를 선택하는 것은 작업의 절반에 불과합니다. 이를 완전하고 안정적인 조인트로 올바르게 조립하려면 일치하는 볼트 등급, 너트 등급, 와셔 크기 및 표면 준비가 필요합니다. 이러한 요소 중 하나라도 불일치하면 접합부 고장, 부식 또는 유지 관리가 어려워질 수 있습니다. 다음의 실제 지침은 스테인리스강 패스너 어셈블리가 전체 서비스 수명 동안 의도한 대로 작동하도록 보장하는 데 도움이 됩니다.

먼저 모든 부품의 등급을 일치시킵니다. 316 스테인리스강 육각 볼트를 사용하는 경우 316 스테인리스강 너트와 와셔를 사용하세요. 등급을 혼합한다고 해서 반드시 즉각적인 고장이 발생하는 것은 아니지만 시간이 지남에 따라 접합부를 약화시키는 갈바니 전위차 또는 일관되지 않은 부식 저항이 발생할 수 있습니다. 둘째, 스레드 호환성을 확인하십시오. 볼트와 너트는 모두 동일한 스레드 표준(미터법 또는 UNC/UNF 영국식)과 동일한 피치를 사용해야 합니다. 1.5mm 피치의 미터법 M10 볼트에는 동일한 사양의 너트가 필요합니다. 잘못된 너트를 크로스스레딩하면 두 구성 요소가 모두 파손됩니다.

셋째, 평와셔의 크기를 올바르게 조정하세요. 와셔의 내경은 과도한 유격 없이 볼트 생크를 통과할 수 있을 만큼 커야 하며, 외경은 하중이 분산되는 데 적합해야 합니다. 표준 DIN 125 와셔는 대부분의 응용 분야에 적합하지만 중부하 작업이나 구조용 응용 분야에는 훨씬 더 큰 외경을 가진 대형 시리즈 와셔가 필요할 수 있습니다. 마지막으로 항상 보정된 토크 렌치를 사용하여 올바른 토크를 적용하십시오. 스테인리스 스틸 패스너를 과도하게 조이면 마모 및 나사산 벗겨짐의 위험이 있고, 덜 조이면 진동 또는 동적 하중으로 인해 느슨해집니다.

스테인레스 스틸 패스너 등급 비교: 304 vs 316 vs A2 vs A4

스테인레스 스틸 패스너의 등급 지정은 특히 동일한 재료가 다른 표준에서 다른 이름으로 언급되기 때문에 혼란스러울 수 있습니다. ISO 3506 표준은 스테인리스강 패스너를 A2(304와 동일) 및 A4(316과 동일)로 분류하며, 속성 클래스 50, 70 및 80은 인장 강도 수준을 나타냅니다. 미국 표준은 일반적으로 AISI 합금 등급(304, 316)을 직접 참조합니다. 이러한 동등성을 이해하면 비용이 많이 드는 사양 오류를 방지할 수 있습니다.

대부분의 상업용 건축 및 일반 엔지니어링 응용 분야에서 A2-70(304) 패스너는 내식성, 강도 및 비용 효율성의 탁월한 균형을 제공합니다. 수영장 주변, 해양 플랫폼 또는 제약 공장과 같이 염수 노출, 산성 화학 물질 또는 염소 처리된 물이 있는 환경에서는 항상 A4-70 또는 A4-80(316)을 지정해야 합니다. 염화물이 많은 환경에서 A2 패스너를 사용하면 구성 요소가 얼마나 잘 조립되었는지에 관계없이 공식 부식이 발생하고 결국 접합부가 파손될 수 있습니다.

스테인레스 스틸 패스너 어셈블리의 유지 관리 및 검사

스테인레스강 패스너의 장점 중 하나는 도금 또는 도장된 탄소강 대체품에 비해 유지 관리 요구 사항이 낮다는 것입니다. 그러나 "낮은 유지 관리"가 "유지 관리가 필요하지 않음"을 의미하는 것은 아닙니다. 특히 구조적, 안전이 중요하거나 진동이 심한 응용 분야에서는 정기적인 검사가 필수적입니다. 육안 검사에서는 표면 녹(근처의 탄소강 공구로 인한 오염이나 표면에 박힌 입자로 인한 오염을 나타낼 수 있음), 단단한 조인트의 틈새 부식, 볼트 헤드나 너트 아래에 눈에 보이는 균열이나 변형의 징후를 찾아야 합니다.

튼튼한 스테인리스강 패스너에 녹 얼룩이 나타나는 경우, 이는 종종 탄소강 도구로 인한 철 오염, 연삭 먼지 또는 탄소강 표면과의 접촉으로 인해 발생합니다. 이는 철 오염을 제거하고 보호 산화물 층을 복원하는 구연산 또는 질산 용액으로 세척하는 부동태화를 통해 해결될 수 있습니다. 정기적으로 분해되는 조립품의 경우, 재조립하기 전에 항상 나사산에 흠집 손상이 있는지 주의 깊게 검사하고 변형되거나 고착된 나사산이 있는 패스너를 교체하십시오. 마모된 패스너를 재사용하면 서비스 실패 및 나사산 벗겨짐의 위험이 크게 증가합니다.

진동이 발생하기 쉬운 응용 분야에서는 초기 서비스 기간 후에 토크 점검을 권장합니다. 스테인리스강 패스너는 초기 서비스 중에 조인트 인터페이스에서 약간의 이완(매입)을 경험할 수 있기 때문입니다. 24~48시간 작동 후 지정된 값으로 다시 토크를 가하면 조인트가 제대로 고정된 상태로 유지됩니다. 정기적으로 검사하지 않는 영구 설치의 경우 스테인리스강 등급의 나사 고정 화합물을 사용하는 것을 고려하거나 정토크 너트와 같은 기계적 잠금 기능에 투자하여 장기간 클램프 하중을 유지하세요.
